SE-4000

4K 8通道切换台
新产品 4K
切换台

4K 8通道切换台

SE-4000
新产品 4K

全媒体混合导播时代的切换台



Datavideo SE-4000 是全媒体混合导播时代下应运而生的 4K 全功能切换台;具备广播指标的 UHD4K50/60,12G SDI 和 HDMI2.0 输入接口,既可用传统模式的实体全功能按键导播,也可用时尚便捷的 5英寸全彩 LCD 触控操作,实现一键一功能的简单自在的节目创作;AUX,XPT,4 路色键抠像,PIP,DSK 以及颇受好评的 Stinger Transition视觉效果,可以轻松实现专业优质的各类型现场活动应用。


SE-4000 主机后背板

完整精巧的 8 路输入 4K 切换台

SE-4000 是 Datavideo 最新推出的一款 4K 切换台,每个视频输入接口都支持4K信号输入。 此外,它还有一个 5英寸LCD 触摸屏幕,无需任何笔记本电脑或APP应用程序即可调整所有的切换台设定。

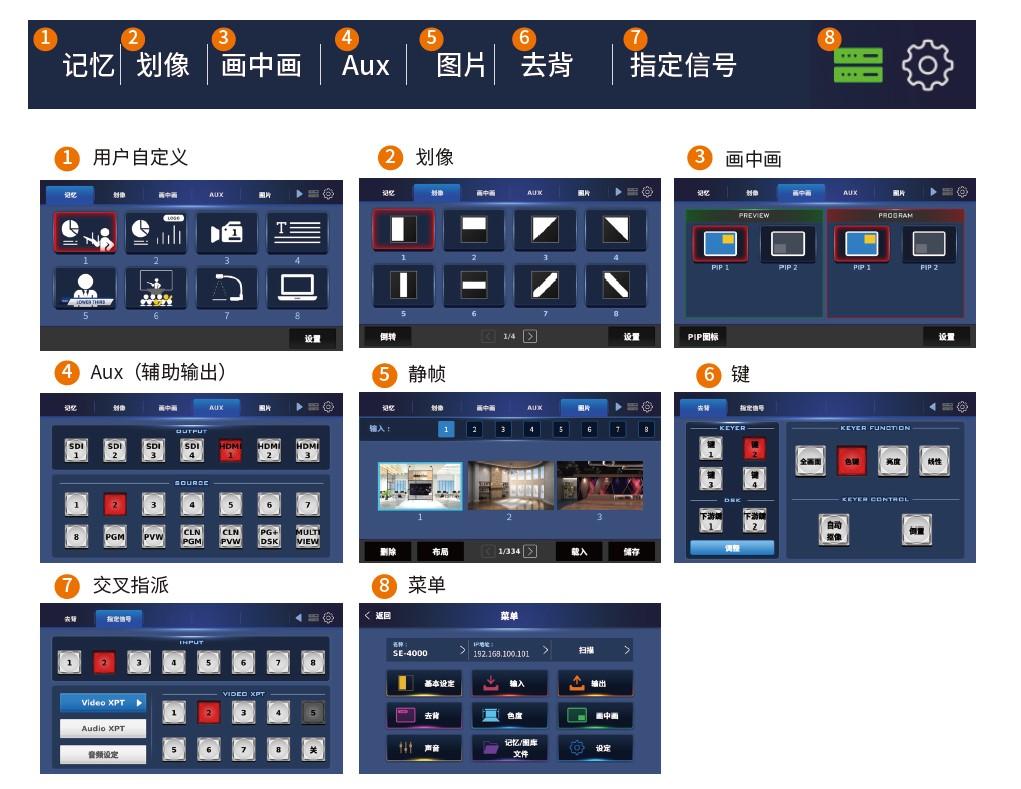

为实现“一键一功能”的布局规划,我们特别采用了五英寸全彩高清的抗光疏油触控屏幕,细致的图标提升内容的辨识度、与易理解性,各种功能菜单的细部调整皆汇聚于此,既可浓缩繁杂的多步骤设置于一个按键内,一指响应,又可与实体机械按键面板相互辉映,构筑最自在便利的高效操作界面。

真 12G 2160-4K 切换台



兼容 2160_50/60P 视频信号输入与输出,内部还设有上转换与下转换器,可以依照需求针对个别输入进行上转或下转输出。



每路输入皆可支持 Full HD 1080P 并且可自动缩放分辨率
丰富功能创造惊艳的视频效果

便于安装和集成的硬件设计



纯硬件分体式设计,开机速度快,低功耗,能够长时间稳定工作,发热量小,噪声低。您可将2u高的SE-4000 的主机安装在标准19英寸的机架上,以便于演播室內或户外直转播时使用。而控制面板则支持POE供电,无需外接电源。主机的电源开关位于前面板上,开关切换非常便捷。此外,SE-4000 具有 DVIP 远程控制接口,Datavideo DVIP 提供了一种简单的 Datavideo 全系列设备系统集成方式。

8 路架构带给您 12 路应用的超值享受



SE-4000具有快速来源切换功能,支持12路输入,其中8路支持12G-SDI.另外4路支持在12G-SDI 或 HDMI 2.0 信号源之间做即时、无缝的视频切换,将原始 8 路的应用升级为 12 路应用框架,将硬件灵活性发挥到极致,也为您的现场制作增添更多可能性。

具备内建字幕叠加功能
3200 系列切换台可输出两组多分割画面,多分割画面的模块可默认或由用户自行设定

双重接口来者不拒



完整适配 UHD 4K50/60P 信号各式输入输出,无论是采用 HDMI 2.0 的电脑、多媒体影音播放器,还是专业进阶的 12G SDI 接口肩扛式摄像机,只需连接上正确的接口,10-bit 广电水准色彩处理的丰富画面尽在眼前,画质、速率、帧率绝不打折扣。

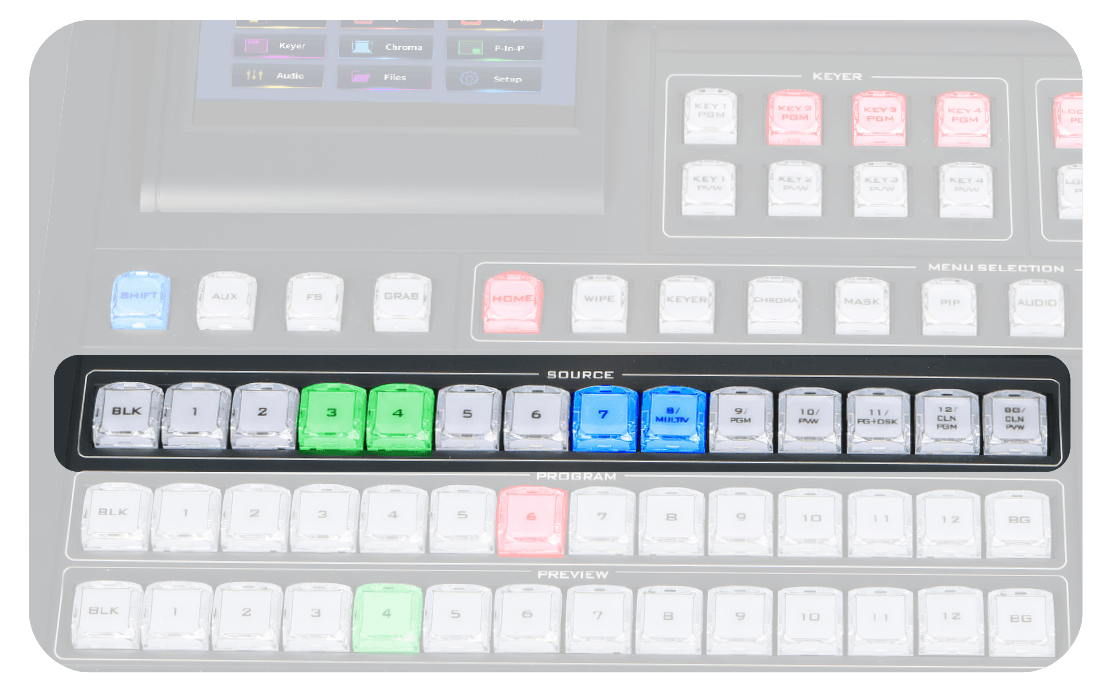

承载“一键一功能”的幕后功臣



为实现“一键一功能”的布局规划,我们特别采用了五英寸全彩高清的抗光疏油触控屏幕,细致的图标提升内容的辨识度、与易理解性,各种功能菜单的细部调整皆汇聚于此,既可浓缩繁杂的多步骤设置于一个按键内,一指响应,又可与彩色LED背光实体机械按键面板相互辉映,构筑最自在便利的高效操作界面。


机敏灵动的AUX 多元输出



想在同一现场输出不同的画面构成吗?如中央大屏显示会议报告 PPT,左右周边屏幕显示摄像机信号叠加Logo 会标,主输出则要求显示报告 PPT 搭配主讲人画中画并叠加企业 Logo 等多元内容时,此时就是充分展现SE-4000 灵活的 AUX 功能的时刻了。近似于 Matrix 矩阵切换的功能,输出画面还可额外叠加不同效果,提供四路12G SDI 与三路HDMI 2.0 共七路的输出,任您自由指派调用。


直观易懂、一键一功能

直观易懂的操作界面,无需繁琐的复合键指令即可轻松实现各种导播效果,包括多步骤的多组特效编排,也可通过 UserMemory 融合为单一按键,更可通过 User Image Swap 功能,更新相应的图标,清楚示意该按键预存的效果,专业功能
一目了然,一触即发。

更多的多分割画面模式供您选择

Datavideo 4000 系列切换台提供六种不同排列方式的多分割监看画面,这些不同排列方式的多分割画面为用户在调度和监看多组视频画面时提供方便,提升切换台在各种视频制作场景下的全面易用性。


多元素材叠加方式

多元素材叠加方式是丰富您画面内容的好工具,将您精心制作的素材适当叠加在画面之中,无论是对增进画面美感、增加内容资讯,还是添加人物简介都是加分,且简单易用、活灵活现。


立体多变的 PIP 效果

内建两组 PIP 画中画编排构成效果,可同时叠加显现,除预设的角落位置之外,更可随心所欲的自由设定大小、位置、与显示比例,亦可裁切画中画为方形显示,同时增加全三维的画中画外框并做色彩的自定义搭配,充分体现进阶的画中画效果。。

PIP 画中画设定

PIP 画中画设定

改变PIP 大小及位移

改变PIP 大小及位移

Wipe 转场特效

共有 64 组别出心裁的 WIPE 可供选用制作与众不同的节目,转场效果在节目制作中是很重要的元素,我们内建了 64 组十足吸引眼球的 WIPE 效果,可单独控制边框颜色、粗细、再加上边缘的柔和等细节设定,让您的 WIPE 效果看起来独具匠心。


静态图片素材存储

高达 250 组储存空间(4K),让您可以尽情预存节目串场图片,各种情景素材图片,或是全幅 Logo 形象图片,校徽、科系图片等等。在节目制作过程中,每一路均支持静帧画面调用,并可截取存储当前信号画面静帧。

亮度键、色键、线性键、下游键

专业又便捷的亮度键、色键、线性键、下游键是提升节目制作品质的其中一项指标。各式键信号的水平,无论是常用的亮度键、普遍应用的色键抠像还是自带蒙太奇属性的线性键,与各式永远置前的下游键的搭配,皆能大幅度提升节目精致度,提供更高档次的节目效果。


支持字幕功能

切换台的字幕功能 (CG) 在现场节目制作和广播电视制作领域中起到了至关重要的作用。4000系列 切换台可与Datavideo CG-10、CG-500 字幕软件配合使用(高清模式下)。通过HDMI输入,轻松创建并叠加图片、字幕以及各种视觉元素到现场画面之上。


整合混音功能

Datavideo 4000 系列具有混音功能。 该功能允许用户可从九组声音通道中任选一组,并将其与其他通道的声音混音。此外,该混音功能采用便于用户调节的方式,让使用者在节目制作过程中可快速调节声音。

支持4路模拟音频输入,可组成2组立体声声道并嵌入SDI通道进行输出。


专业影音同步体验



您是否有过进行现场节目制作、网络直播时,发生音画不同步却无能为力的经历呢?这是因为视频的处理大多数是以每秒 25 或是 50“帧”为单位,但音频信号却是细分到以千分之一秒的“毫秒”为处理单位,加上处理时间与传输差异,造成了音画不同步的现象。SE-4000 具有专业的音频延迟功能,可选择延迟时间、校准音频信号,让画面嘴型对上音频内容,精准同步视频与音频信号,保障现场大屏幕的画面显示,与多声道扬声器的输出精确匹配,给观众更自然生动的观看体验。

内含10 组四机位虚拟素材图片(每组四张),可自行扩充存储至40 组

除了您存下来的静态图片之外,SE-4000 还内建了10 组,共40 张精美高品质的 4K 虚拟背景,可搭配左方、正面、右方、与正面远景安全机位使用,特别适用于会议直播与访谈节目拍摄使用。不止如此,用户还可登陆www.datavideovirtualset.com.cn 网站下载海量背景素材,网站提供多样化主题选择,满足用户不同应用场景的需求。除出厂自带场景外,SE-4000 剩下约两百张可储存虚拟背景的空间,供您随时随地存储使用。


欢迎随时访问洋铭的虚拟场景专属网站www.datavideovirtualset.com.cn,内有海量的免费素材可供下载应用,涵盖了教室、新闻、访谈、金融等等多样化的专案项目主题,特别适合学校、小型工作室、企业演播室使用,让虚拟节目更加真实,也让您的虚拟节目制作更加轻松愉快。

4 路输入 + 4 组虚拟背景 创造四路虚拟拍摄效果

四路 UHD 超高清摄像机视频,搭配预存的 UHD 超高分辨率全三维虚拟图片素材,摇身一变就是四机位虚拟演播室导播制作,无可比拟的活灵活现,创造千变万化的视觉盛宴。


XPT 多重指定输出,自由指派

可自由设定视频或是音频的 Cross Point(交叉指派),重新按操作者习惯进行排序,在Multiview 画面呈现上提供更大的灵活性

用户自定义 ( 用户设置存取)

125 组 使用者参数预设, 能记录每一个机位的状态以及PIP 等参数设定, 并且可以使用User Image Swap 功能,即在设定好之后替换Icon(图标)以供使用者更直观的认知并利用该参数设定。

色键、亮度键、Linear key 具参数记忆切换功能,对于抠像来说,就算是同一个拍摄环境下,不同的摄像机机位、角度、光线的变化,都会产生不同的抠像参数,本功能可将不同摄像机机位的 Key 参数设定作各自储存,并经由一键调取,瞬间切换机位连带所有设定参数和背景通道,带来如同多机位抠像机的全新操作应用,用一台切换台就能实现多机位虚拟演播室制作。


User Image Swap

设定好之后替换Icon(图标)以供使用者更直观的认知并利用该参数设定,目前已有380 个Icon(图标)供选用


目前已有380 个Icon(图标)供选用

系统集成的灵魂- DVIP

有了专业可靠的单机产品,还需要能将其连接贯通的神经系统,DVIP 就是专用于集成各式产品的通讯传输协议,从前端摄像机、切换台,到后端的录像机、编码器等,网络串起所有设备,甚至还能对接第三方系统集成设备,构建更全面又易用的整体解决方案。

同时,SE-4000的控制面板可通过IP控制方式在同网域内对多台SE-4000主机进行远程控制与设置,一台面板最多可控制6台主机。

演播室和户外导播车也适用的专业切换台

SE-4000 切换台重量轻,主机可安装在标准 19英寸机架上,控制面板可放置在平面上或內建在导播车内,专为大型现场活动直转播而设计。


SE-4000 使用直流 12V 电源, 要求电源功耗小,非常适合导播车使用。

PD-4A 冗余备用双电源供应中心



       在中高端系统方案中,占有举足轻重的份量但却常被忽略的,非电源系统莫属了,直流电的稳定、低功耗与高效率,方便简单又安全,只需一个自带锁固端子的电源适配器,连接至主机,即可同时供应主机与控制面板充足且稳定的电源,让电源使用更安心稳定。
       而除了内附的电源适配器,最新的 PD-4A 冗余备用双电源供应中心,就是专为这种高安全需求的应用环境而设计,新增了特殊的冗余备用双电源供应设计,双路 AC 电源线输入,除了供应稳定的电源之外,还多了加倍的连线安全,同样也适合各式系统集成使用,全面满足您制作上的多变需求。
      另有各式 PD 系列电源供应中心,同样只需连接一条电源线,便可扩散连接 Datavideo 全系列周边设备,如 MS 系列、OBV 系列,可同步供应切换台、监视器、录像机、通话系统、调音台、直播编码器等所有设备的电源供应, 简洁便利,同时也为环境永续尽一分力。


UPS 不断电系统

若是使用环境有着电源不稳定的困扰,需考量另一
层安全顾虑的话,我们另有 VMC-01 UPS 备用电
池供应器可供选配,只需安装四组标准 V-mount
接口的电池,即可安心进行节目制作,断电、电压
不稳之类的烦恼直接抛诸脑后,所有的电源问题都
交给 VMC-01 UPS 不断电系统,带来高枕无忧的
电源保护。

详情咨询洋铭各分公司/办事处

    联系我们获得更多帮助!

4K 8通道切换台

比较更多产品
型号
SE-4000
视频系统
4K & HD
视频格式
视频输入格式:
3840x2160p: 60/59.94/50/30/29.97/25
1080p: 60/59.94/50/30/29.97/25
1080i: 60/59.94/50
视频输出格式:
3840x2160p: 60/59.94/50/30/29.97/25
1080p: 60/59.94/50/30/29.97/25
1080i: 60/59.94/50
视频处理
SDI采样率: 4:2:2 10-bit
HDMI采样率: YUV 4:2:2 10-bit, RGB: 4:4:4 8/10-bit
输入设置(XPT)
支持
视频输入
最多支持8路信号切换(从12路中任选8路)
8路12G-SDI输入
4路HDMI输入
电脑连接
4路HDMI
视频输出
4路12G-SDI输出接口
3路HDMI输出接口
每路均支持AUX输出,可任意选择以下信号进行输出: 多分割信号, 主输出信号, 预监信号, 主输出信号+下游键,纯主输出信号, 纯预监信号, 1-12路输入信号
下转输出
支持(未来可通过软件升级)
多分割画面监看
HDMI & SDI 均支持
音频输入
4路模拟 XLR 输入
音频输出
2路模拟 XLR 输出
支持音频轨数
输入4 声道
输出4 声道
音频延迟
每路音频可自由选择延迟时间
音视频同步切换
支持
视频抠像
4
字幕叠加功能
支持
USK
上游键:4路色度键/亮度键/线性键
DSK
下游键:2路亮度键/线性键(键源或键填充)
子母画面
2
LOGO显示
2
内置静帧图片
250+
转场效果
FTB, Cut, 64种带边框划像效果
过场预览
完整转场预览
同步信号输入/输出
支持外同步、GPI
Tally输出
1x 25针 D-sub, 双色
电脑控制
DVIP (网络控制)
固件更新
usb
特別功能
5英寸 触摸控制屏
外型
分体式2件式设计,主机2U,可机架安装
尺寸
433 x 314 x 78 mm (操作面板)
433 x 272 x 88 mm (主机)
重量
7.1公斤
电源
DC 12V, 108W
操作溫度
0~40 °C
包装明细
1 x SE-4000 主机
1 x SE-4000 操作面板
2 x DC 12V 电源适配器
1 x AC 电源线
1 x 网络控制线
12 x 耐落螺丝
2 x 2U 耳架
