项目背景

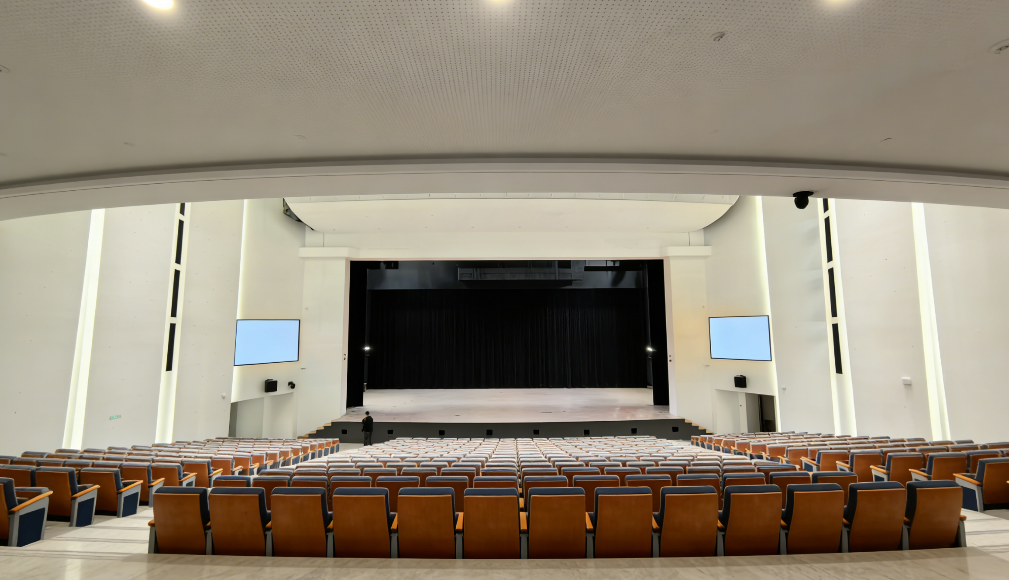

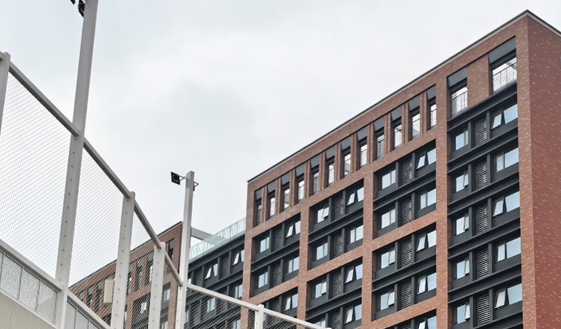

本次项目学校是上海市重点建设项目，总建筑面积近10万平方米。作为上海市实验性示范性高中，学校始终致力于培养拔尖创新人才。随着校园剧场的投入使用，建设一套可满足文艺汇演、学术报告、家校沟通与远程教学直播等多元需求的广电级专业视听系统，成为智慧校园建设的重要一环。
方案配置综述
洋铭为该校打造的校园剧场专业视听系统，围绕 “灵活取景、极简传输、高效制作” 的设计理念，从取景、传输、控制到制作分发展开全链路部署。
前端摄像：四固定机位协同，扩展预留游机接口

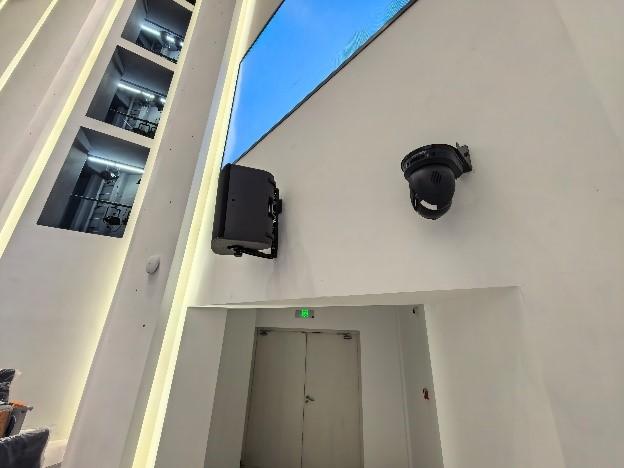

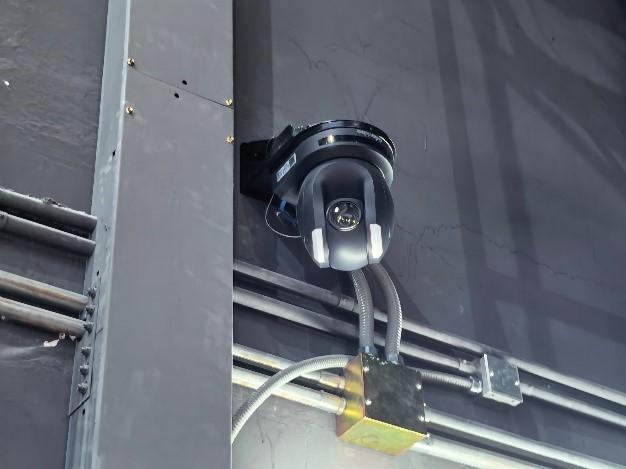

前端部署4台PTC-150T HDBaseT云台摄像机。该机型搭载30倍光学变焦镜头，最高支持1080p60分辨率低光照下依然画质清晰。两台吊装于舞台两侧，捕捉演出不同角度的画面或特写，兼顾演员上下台全过程；一台安装于舞台侧面拍摄观众席互动；另一台安装于剧场正后方，承担舞台全景及人物正面特写拍摄任务。四机位科学布局，确保导播间内即可完成构图调度。
除固定机位外，系统充分考虑了不同规模活动的弹性需求。当举办大型文艺汇演或校级庆典时，可临时增加现场游机，通过架设额外的摄像机捕捉跟拍、幕后花絮或特殊角度画面。HS-3200切换台支持12路通道输入，日常剧场中的电脑信号、多媒体信号均可与多机位信号一同接入并灵活切换，实现从固定拍摄到多源制作的平滑扩展。
传输与控制：HDBaseT一线贯通，全局集中管理
对于长距离多机位部署，传统多线并行布线复杂度高、故障风险大。本系统全程采用HDBaseT协议，仅需一根六类网线即可同时传输无压缩高清视频、摄像机控制信号、供电（PoE）和Tally信号，最长传输距离达100米。

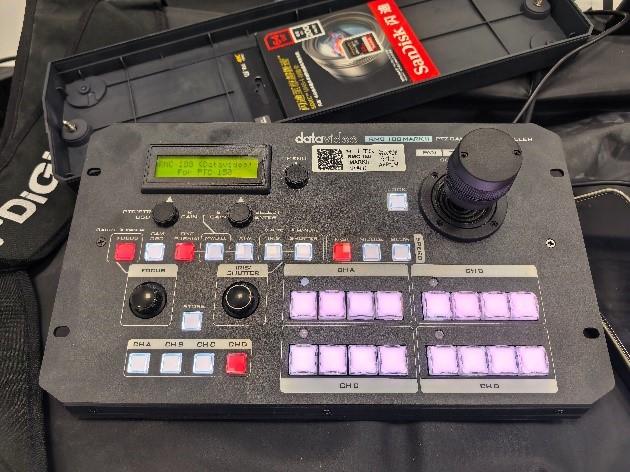

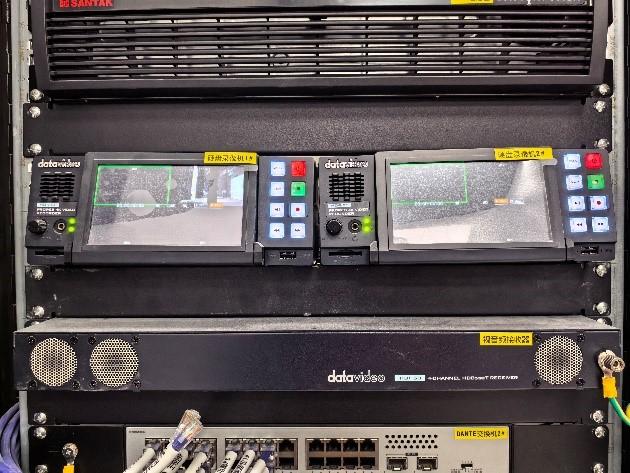

传输层配置HBT-50四路HDBaseT视音频解码器，从4台PTC-150T中解嵌出视频与控制信号。同时为RMC-180 MARK II摄像机控制器提供RS-232/422通道，该控制器可同时远程操控四台PTZ摄像机，每台预置4组镜位，一键即可完成多机位画面衔接。
多功能切换与分发矩阵

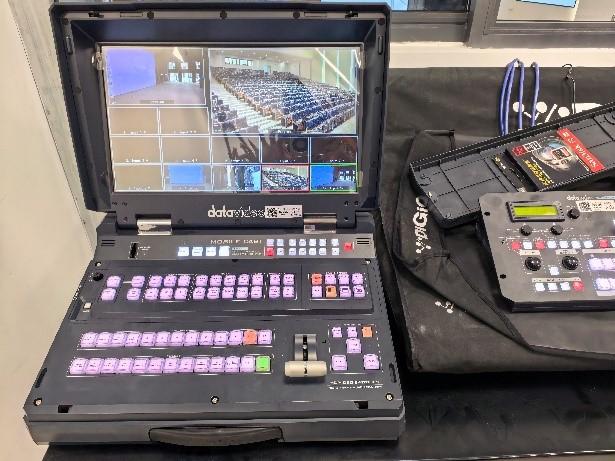

视频信号经HBT-50解嵌后经过矩阵进入HS-3200 12路切换台。HS-3200集移动导播、监看、网络推流、备录等多功能于一体，支持1920×1080高清切换、画中画、虚拟演播、字幕叠加等高级功能。其强大之处在于单台设备即可完成现场切换、内建推流与同步录制。

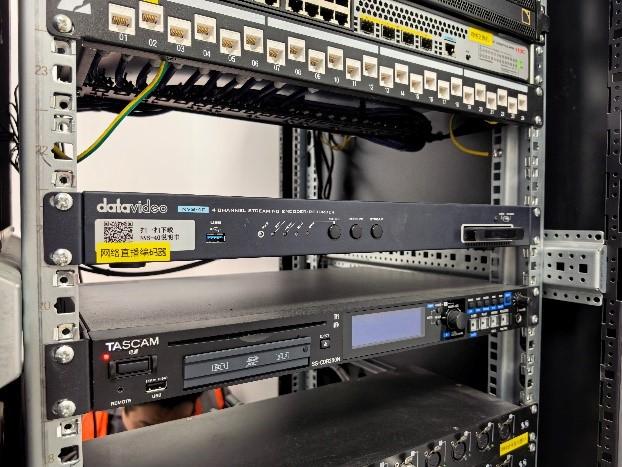

HS-3200的多路输出分别用于：HDR-80 4K录像机做本地存档；NVS-40编码器对接RTMP协议推流至学校多个自媒体平台；通过校园局域网分发实现远程同步收看；TLM-170V 17.3英寸高清屏幕监看保障导播调度；视频信号输往剧场大屏与两侧辅助屏提升现场观感。全程无简化链路、降低故障点，更便于学校单位独立操作。
方案特色
本方案具有三大特色。其一，HDBaseT技术布线简单，一台HBT-50即可完成4路摄像机信号、控制、供电的一线化整合，降低施工门槛与维护成本。其二，HS-3200将切换、推流、录制三者合一，内置专业编码与直播能力直接可输出校园平台。其三，PTC-150T的30倍光变配合预置位设计，结合可灵活增配游机的能力，为学校通用型多功能剧场提供了一套“固定+机动”两相宜的标准化解决方案，尤其适用于缺乏专业导播人员的中小学场景。
这所上海重点高中的校园剧场专业视听系统的成功落地，是洋铭倡导的“智能化、广电级、轻量化”理念与一线学校实际需求深度融合的典范。洋铭将持续以创新技术赋能教育场景，为更多校园剧场的现代化建设贡献专业力量。
